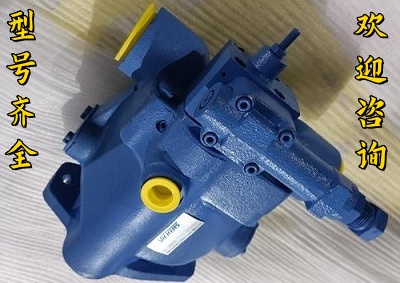

EATON柱塞泵PVQ20-B2P-SS1S產品特征及使用說明書

發布時間：2025-04-11瀏覽次數：126

一、產品核心特征
變量控制技術
B2P控制模式：壓力補償控制，自動調節流量以匹配負載需求，降低能耗。
節能優勢：相比定量泵，能耗降低15%-30%，尤其適用于間歇性負載工況。
高可靠性設計
柱塞與滑靴結構：采用精密加工柱塞與浮動滑靴設計，減少摩擦與磨損。
密封系統：SS1S密封配置，兼容礦物油、水-乙二醇等常規液壓介質，壽命超10,000小時（ISO 1997標準）。
模塊化與兼容性
安裝方式：支持法蘭/腳架安裝，兼容ISO 3019/2標準，便于系統集成。
總線協議：可選配CANopen、Profibus等工業總線接口，適配自動化控制系統。
環境適應性
溫度范圍：介質溫度-20℃至+80℃，極端工況需選配冷卻/加熱裝置。
防護等級：標準IP65，可選IP67升級版以適應高濕度或粉塵環境。
二、技術參數表
參數 描述 備注
排量 20 cm3/rev 適配中低壓系統
最大壓力 350 bar（持續），400 bar（峰值） 超壓會導致安全閥啟動
轉速范圍 600-3000 rpm 建議1800-2400 rpm優化壽命
噪音水平 ≤75 dB(A)（標準版），≤70 dB(A)（靜音版） 靜音版需定制
重量 約25 kg 含標準安裝支架
三、使用說明書
1. 安裝與調試
安裝前檢查：
確認泵體無磕碰損傷，油口清潔無雜質。
檢查電機與泵軸對中度（誤差≤0.1mm）。
安裝步驟：
使用扭矩扳手按標準力矩（如M10螺栓：35 Nm）緊固連接。
初次啟動前需手動盤泵3-5圈，確認無卡滯。
調試要點：
啟動后空載運行5分鐘，檢查泄漏與異常噪音。
逐步加載至額定壓力，監測壓力與流量曲線。
2. 操作與維護
日常操作：
避免長時間超載運行（壓力≥320 bar）。
定期檢查油液清潔度（NAS 1638標準≤7級）。
維護周期：
每500小時：更換吸油濾芯。
每2000小時：檢查柱塞與滑靴磨損，必要時更換。
關鍵備件：
軸承、密封件、柱塞（建議儲備）。
3. 故障排查
故障現象 可能原因 解決方案
流量不足 柱塞磨損、吸油不暢 更換柱塞，檢查吸油管路
噪音異常 軸承損壞、安裝松動 更換軸承，重新緊固螺栓
壓力波動 安全閥故障、介質污染 檢修安全閥，更換液壓油
四、選型與適配建議
負載匹配：
根據系統最大壓力（如350 bar）和流量需求（20 L/min）選擇泵型。
介質兼容性：
水基液壓油需升級密封件（如氟橡膠）。
環境因素：
高溫環境需選配冷卻裝置，低溫環境需預熱系統。
備件庫存：
建議儲備關鍵備件，縮短停機時間。
五、用戶常見問題解答
Q1：是否支持遠程監控？
A：可選裝壓力傳感器與流量計，通過PLC實現實時監控。
Q2：能否用于食品機械？
A：需更換不銹鋼材質泵體與食品級密封件（如FFKM）。
Q3：噪音水平如何？
A：標準型號噪音≤75 dB(A)，可定制靜音版（≤70 dB(A)）。
六、總結
EATON PVQ20-B2P-SS1S 柱塞泵以高效節能、高可靠性和強兼容性為核心優勢，適合對流量控制精度和系統效率有較高要求的工業應用。選型時需重點關注負載匹配與介質兼容性，通過合理配置可實現10年以上穩定運行。
建議：
聯系EATON授權代理商獲取專業支持。
定期參加技術培訓，提升維護能力。
通過以上信息，用戶可全面了解PVQ20-B2P-SS1S柱塞泵的特征與使用要點，確保系統高效穩定運行。
