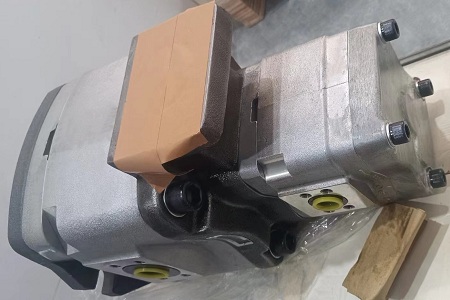

日本不二越（NACHI）IPH-5B-50-11齒輪泵型號參數及安裝說明

發布時間：2025-04-21瀏覽次數：87

一、型號解析
IPH：內嚙合齒輪泵系列（Internal Gear Pump）。
5B：排量規格（5表示排量等級，B為設計變體）。
50：理論排量（單位：cm3/rev，即每轉50毫升）。
11：壓力等級（最大工作壓力11 MPa，約1600 psi）。
二、主要技術參數
參數 數值 說明
排量 50 cm3/rev 每轉輸出50毫升油液。
最大工作壓力 11 MPa（1600 psi） 額定壓力，不可長期超壓使用。
最高轉速 1800 rpm（參考值） 實際轉速需根據工況調整。
驅動方式 聯軸器/鍵連接 電機或發動機直接驅動。
介質 礦物油/合成油 粘度范圍15~400 cSt（40℃）。
溫度范圍 -20℃~80℃ 環境及油液溫度需在此范圍內。
軸向/徑向載荷 低 內嚙合設計減少軸向力。
三、安裝說明
安裝前檢查
確認泵體無損傷，軸端密封完好。
檢查驅動軸與泵軸的同心度（偏差≤0.05 mm）。
清理安裝面，確保無雜質。
安裝步驟
固定泵體：通過螺栓將泵體安裝到基座或支架上，扭矩按廠家推薦值（如M8螺栓約20 N·m）。
聯軸器連接：
使用彈性聯軸器（推薦）或鍵連接驅動軸與泵軸。
確保軸向間隙≤0.1 mm，避免軸向力過大。
進/出油口連接：
進油口（吸油口）接油箱，出油口（壓力口）接系統。
管道內徑建議≥泵吸油口直徑，減少吸油阻力。
方向要求
旋轉方向：順時針旋轉（從軸端看），需與驅動設備一致。
進/出油口方向：按泵體標識連接，不可反接。
調試與運行
初次啟動：
點動電機確認轉向正確。
空載運行10分鐘，檢查無異常振動或噪聲。
加載運行：
逐步增加負載至額定壓力，觀察溫升（正常≤60℃）。
檢查密封處無泄漏。
四、注意事項
油液清潔度：NAS 9級或ISO 18/15/12（根據系統要求）。
吸油條件：
吸油高度≤500 mm（避免吸空）。
吸油管路需加裝過濾器（100~150 μm）。
泄油處理：泄油管需單獨回油箱，避免背壓過高。
維護周期：每500小時更換油液，檢查軸承磨損。
五、常見問題
噪聲過大：
原因：吸油不足、聯軸器松動、內部磨損。
解決：檢查吸油管路、緊固聯軸器、更換磨損件。
壓力不足：
原因：泄漏、轉速過低、油液粘度不足。
解決：更換密封件、調整轉速、更換合適粘度油液。
六、附件建議
安全閥：并聯于出油口，防止超壓。
壓力表：安裝在出油口，實時監控壓力。
溫度傳感器：監測油液溫度，避免過熱。
通過以上參數和安裝說明，可確保IPH-5B-50-11齒輪泵高效穩定運行。如需進一步技術支持，請聯系NACHI官方或授權代理商。
