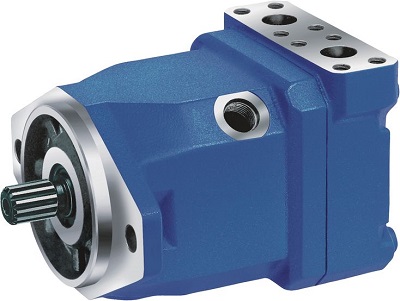

A10FM系列力士樂柱塞泵安裝說明

一般

• 在調試和運行期間，軸向柱塞單元必須充滿液壓油和空氣。在相對較長的靜止之后也必須觀察到這一點，因?yàn)檩S向活塞單元可以通過液壓管路排回到儲液器。

• 殼體中的殼體泄油必須通過最高可用排放口（L，L 1）導向油箱。

• 如果共用排水管用于多個裝置，請確保不超過相應的殼體壓力。共用排放管路的尺寸必須確保在任何運行條件下，特別是冷啟動時，不超過所有連接單元的最大允許殼體壓力。如果無法做到這一點，必須根據需要鋪設單獨的儲層管線。

• 為了獲得有利的噪聲值，應使用彈性元件將所有連接線分離，并避免上部?jī)?chǔ)存裝置。

• 在所有操作條件下，排放管線必須在最低液位以下流入油箱。

安裝位置

請參閱以下示例1至4。

可根據要求提供更多安裝位置。推薦安裝位置：1和2。

水箱以下安裝（標準）

如果軸向柱塞單元安裝在油箱外的最低液位以下，則油箱下方安裝即將到位。

水庫以上安裝

儲存器上方的安裝意味著軸向活塞單元安裝在儲存器的最小液位之上。

注意

• 連接F是外部管道的一部分，必須在客戶端提供，以簡化填充和排放。

一般項目規劃說明

• 軸向柱塞單元設計用于開放和閉合回路。

• 軸向柱塞單元的項目規劃，安裝和調試需要合格的技術人員參與。

• 在使用軸向柱塞單元之前，請仔細閱讀相應的使用說明書。如有必要，請向博世力士樂索取。

• 在完成設計之前，請索取綁定安裝圖。

• 必須遵守指定的數據和注釋。

• 保存：我們的軸向柱塞單元標配防腐保護，最長可達12個月。如果需要更長時間的防腐保護（最長24個月），請?jiān)谙掠唵螘r(shí)以明文形式說明。保存時間在最佳儲存條件下有效。這些條件的細節可以在數據表90312或說明書中找到。

• 在液壓系統中設置減壓閥。

• 請遵守說明手冊中有關連接螺紋和其他螺紋接頭的擰緊扭矩的說明。

• 必須遵守說明手冊中關于端口螺紋和其他螺紋接頭的緊固扭矩的說明。

• 端口和緊固螺紋設計用于允許的最大壓力p max（參見說明手冊）。機器或系統制造商必須確保連接元件和管路符合指定的操作條件（壓力，流量，液壓油，溫度）和必要的安全系數。

• 工作端口和功能端口僅用于容納液壓管路。

A10FM系列力士樂柱塞泵安裝說明

一般

• 在調試和運行期間，軸向柱塞單元必須充滿液壓油和空氣。在相對較長的靜止之后也必須觀察到這一點，因?yàn)檩S向活塞單元可以通過液壓管路排回到儲液器。

• 殼體中的殼體泄油必須通過最高可用排放口（L，L 1）導向油箱。

• 如果共用排水管用于多個裝置，請確保不超過相應的殼體壓力。共用排放管路的尺寸必須確保在任何運行條件下，特別是冷啟動時，不超過所有連接單元的最大允許殼體壓力。如果無法做到這一點，必須根據需要鋪設單獨的儲層管線。

• 為了獲得有利的噪聲值，應使用彈性元件將所有連接線分離，并避免上部?jī)?chǔ)存裝置。

• 在所有操作條件下，排放管線必須在最低液位以下流入油箱。

安裝位置

請參閱以下示例1至4。

可根據要求提供更多安裝位置。推薦安裝位置：1和2。

水箱以下安裝（標準）

如果軸向柱塞單元安裝在油箱外的最低液位以下，則油箱下方安裝即將到位。

安裝位置	出血	填充
1	-	L 1
2	-	大號

水庫以上安裝

儲存器上方的安裝意味著軸向活塞單元安裝在儲存器的最小液位之上。

安裝位置	出血	填充
3	F	L 1（F）
4	F	上一條返回目錄下一條 VERSEN 粵ICP備16017329號 友情鏈接 / Links 油研葉片泵 威格士柱塞泵 環保設備 渣漿泵大全 真空包裝機 五金加工 YUKEN柱塞泵 掃一掃,產品快速咨詢 維爾森首頁 關于維爾森 產品中心 新聞動態 案例展示 售后服務 聯系維爾森 在線客服 液壓銷售客服維爾森客服 客服電話 手機：138-2322-8934 座機：0755-23192524 <thead id="zaunm"></thead>
