A37-F-R-01系列油研變量柱塞泵特性以及安裝尺寸

發布時間：2023-01-10瀏覽次數：901

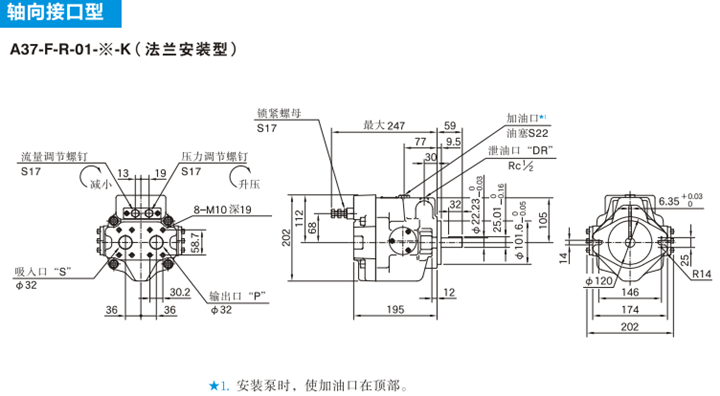

A37-F-R-01-※-K（法蘭安裝型）

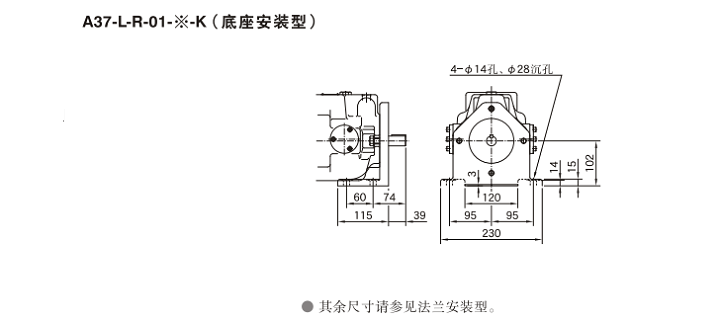

A37-L-R-01-※-K（底座安裝型）

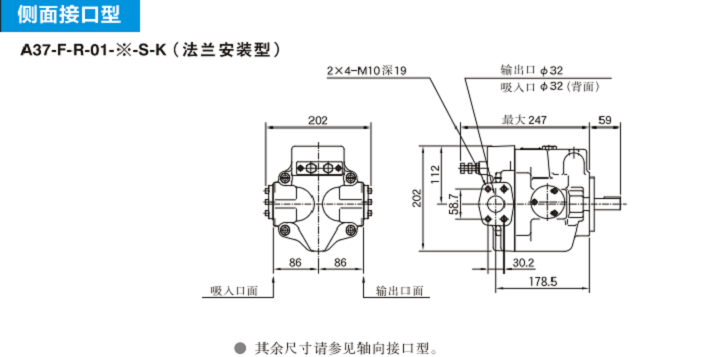

A37-F-R-01-※-S-K（法蘭安裝型）

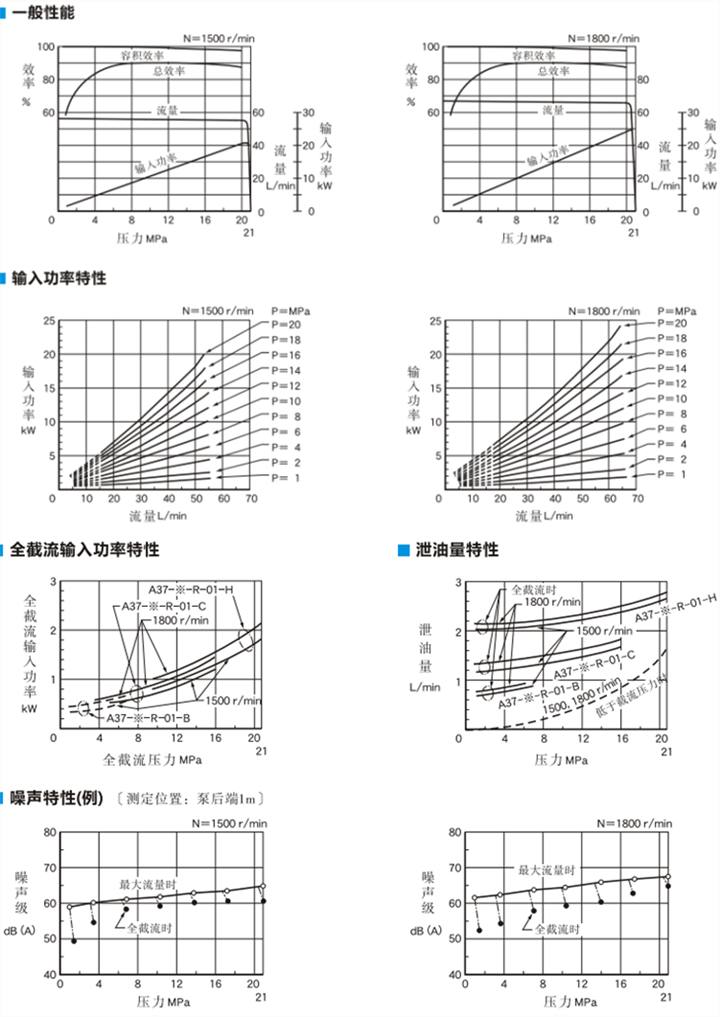

油研柱塞泵A37型特性：
下述特性為粘度20mm2/s（ISO VG32相當油、油溫50℃）時的典型特性。


A系列油研變量柱塞泵特點：
高效率
A16型效率特性如下圖所示，在效率方面性能突出。
低噪聲
A16型泵的噪聲低于57.3dB（A）。
節能型
因為總效率高，并具有良好截流特性，可節省輸入功率。
發熱量小
因為功率損失小，可減少油液的升溫，因而可減小油箱的容量。


油研A系列變量柱塞泵使用注意事項：
●泵安裝
安裝泵時，加油口位置應向上。
●軸的對中
盡可能使用撓性聯軸節，以避免由于彎曲或推力引起的任何應力。最大允許不同軸度誤差TIR（Toxallndicator Reading）小于0.1mm，最大允許角度誤差小于0.2°。
●吸入壓力
泵入口處允許吸人壓力在-16.7～+50kPa之間。吸入口要使用與所規定的管法蘭的口徑相同的配管。泵的吸入口高度離油箱液面必須小于1m。
●配管須知
在吸入口或輸出口使用鋼管時，由于配管對泵的額外負載可產生噪聲的原因。為了避免額外的負載，請使用橡膠軟管。
●吸入管
如泵高于液面安裝時，吸入管和吸入管濾油器不要高于泵的接口位置，以防止空氣進入吸入管。
●泄油管
按照下表安裝泄油管路，并應保證泵腔內的壓力保持低于0.1MPa的正常壓力，沖擊壓力小于0.5MPa。配管長度小于1m，要單獨安裝不要與返油管合流，管末端應浸沒在油中。
●排氣
為避免泵殼內和管路內的混入空氣引起振動，有必要放氣，為此推薦輸出管路處使用排氣閥（型號ST1004-※-10※，參見846頁）。
●啟動時注意
在第一次啟動前，通過加油口將清潔的液壓油液注入（見下表）。
為了避免第一次啟動時的氣堵現象，調節液壓回路使泵輸出的油直接回油箱，或用換向閥使執行元件在空載情況下運行。
●壓力、流量的調節
出廠時，泵調整在最大油量和最小壓力?？梢拦ぷ髑闆r調節流量和壓力。
●壓力調節
順時針旋轉調節螺釘，壓力增加。調節螺釘1轉相應的調節量見下表。調節后一定要擰緊螺釘。
●流量調節
順時針旋轉調節螺釘，流量減小。調整螺釘1轉相應的調節量見下表。調節后一定要擰緊螺釘。
